Надежный и долговечный изолятор для электрофильтров

Сделать запрос на это оборудование

Изоляторы для электрофильтров

 Изолятор для электрофильтров

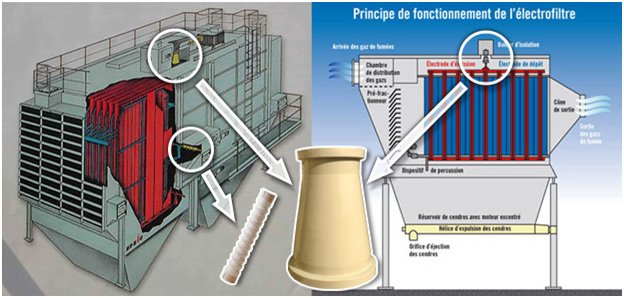

Изолятор опорно-проходной (покрышка) электрофильтров, это устройство используемое в качестве жесткой опоры для коронирующих электродов в электрофильтрах типа ЭГА, ЭГТ, УГ, УГ3 и др. Изоляторы для электрофильтра располагаются в так называемых изоляторных коробках, используются для предохранения основной изоляции в электрофильтрах от атмосферных воздействий, предотвращают утечку тока и пробой при подаче напряжения на коронирующие электроды.

Изоляторы работают в тяжелых условиях: высокая температура, загрязненный газ, значительные механические усилия, особенно в моменты встряхивания коронирующих электродов. Вынос изоляторов из газового потока и размещение их в изоляторных коробках существенно облегчают условия их работы вследствие снижения рабочей температуры и предотвращения попадания на их поверхности пыли, вызывающей утечку тока и пробой. В зависимости от условий работы в электрофильтрах применяют изоляторы из фарфора, плавленого кварца, бакелита и других изоляционных материалов.

Изолятор для электрофильтров от компании «КРИОГЕНМАШ» – оптимальный выбор по качеству и надежности

В качестве опорных и разделительных элементов в промышленных газоочистных системах используется изолятор для электрофильтров. Такое устройство позволяет эффективно и надежно защищать коронирующие электроды и другие узлы оборудования от вредного атмосферного влияния, существенно уменьшает вероятность пробоя и утечки тока. Эксплуатация изоляторов проходит под действием множества негативных факторов, поэтому к их качеству и надежности предъявляются повышенные требования.

Наименование

ГОСТ |  ТУ

материал

Напряжение

кВ

Высота

мм

Диаметр,

Верхний/Нижний,

мм

Вес,

кг

Изолятор ХУ-105

ТУ25.111 1004-89

кварц

110

620

285/380

34.0

Изолятор ХУ-106

ТУ25.111 1004-89

кварц

110

500

270/350

26.5

Изолятор П620/340

ГОСТ 5862-79

керамика

110

620

390/390

44,5

Изолятор П620/290

ГОСТ 5862-79

керамика

110

620

330/390

42

Покрышка 3068-С

ГОСТ 5862-79

керамика

110

620

330/390

40

Механические нагрузки в процессе встряхивания электродов, повышенная температура, образование конденсата, воздействие кислотных паров и загазованность могут привести к повреждению не только самого изолятора, но и более дорогостоящих и значимых узлов газоочистного агрегата. Качественные и полностью соответствующие стандартам безопасности изоляционные элементы предлагает компания «КРИОГЕНМАШ». Здесь вы можете приобрести изолятор для электрофильтров различного типа, технических параметров и производителей: Alstom FTA, ФИНГО, Каширский завод металлоконструкций, Кондор-Эко и пр.

Разновидности изоляторов от компании «КРИОГЕНМАШ»

Для различных целей используются опорно-проходные и разделительные типы изоляторов. В первом случае изолятор для электрофильтров представляет собой конический или цилиндрический элемент, выполненный из таких материалов, как фарфор или кварц. Каждый материал имеет свои особенности и недостатки. Так, кварцевые изоляторы отличаются меньшей прочностью, но способны выдерживать температурную нагрузку до 400 С°, не теряя своих изоляционных свойств. Фарфор придает особую механическую устойчивость, но при очень высоких температурах падает сопротивление току, поэтому их используют в установках с рабочей температурой до 350 С°.

Разделительный изолятор для электрофильтров используется для защиты металлических конструкций ударных механизмов от попадания электрического тока с токопроводящих элементов оборудования. Такой вал-изолятор представляет собой трубку из изоляционного материала – стеклопластик, покрытый специальных лаком, на краях которой расположены стальные концевики.

Для снижения нагрузки на изолятор для электрофильтров, увеличения его срока службы и повышения надежности в комплектность может быть включена защитная юбка.

Изоляторы для электрофильтров

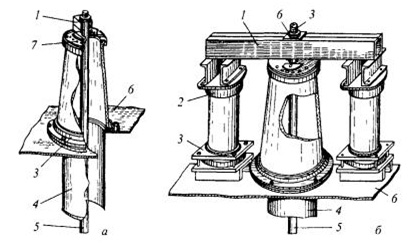

Опорные изоляторы унифицированных электрофильтров :

а — проходной; б — опорно-проходной;
1 — опорная балка; 2 — шапка; 3 — фланец; 4 — юбка; 5 — труба подвеса рамы коронирующих электродов;
6 — днище изоляторной коробки; 7 — отверстия для подсоса воздуха

опорные изоляторы для электрофильтров

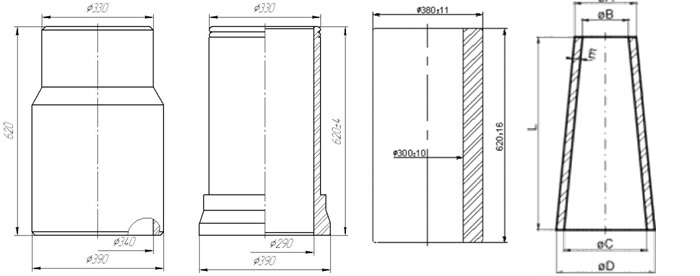

Габаритные и присоединительные размеры конических изоляторов для электрофильтров

Артикул

А (мм)

B (мм)

C (мм)

D (мм)

E (мм)

L (мм)

Напряжение постоянного

тока, не более (кВ)

Примечание

М2013 05

201,5

174

470

497,5

27,5

610

140

M2020 05

274

230

324

368

500

95

M4597 02

270

540

27,5

650

150



M4598 02

270

375

27,5

500

95

M4607 02

(360)

310

480

25-30

740

170

M4608 02

350

305

520

100

цилиндр

M4629 01

300

25

520

100

цилиндр

M4639 02

310

460

17-25

520

100

M4643 02

270

375

27,5

500

95

M4643 05

270

375

27,5

500

95

M4683 05

356

305

610

140

цилиндр

M4692 01

264

211

437

487

25

700

160

M4709 05

270

500

27,5

555

110

M4723 02

360

320

480

520

20

520

100

M4737 02

270

365

27,5

500

95

M4741 01

264

211

324

376

700

160

M4762 02

350

400

455

27,5

500

95

M4763 02

356

305

610

140

цилиндр

M4782 02

240

455

40

480

90

M4799 01

280

370

15

510

95

выпуклый

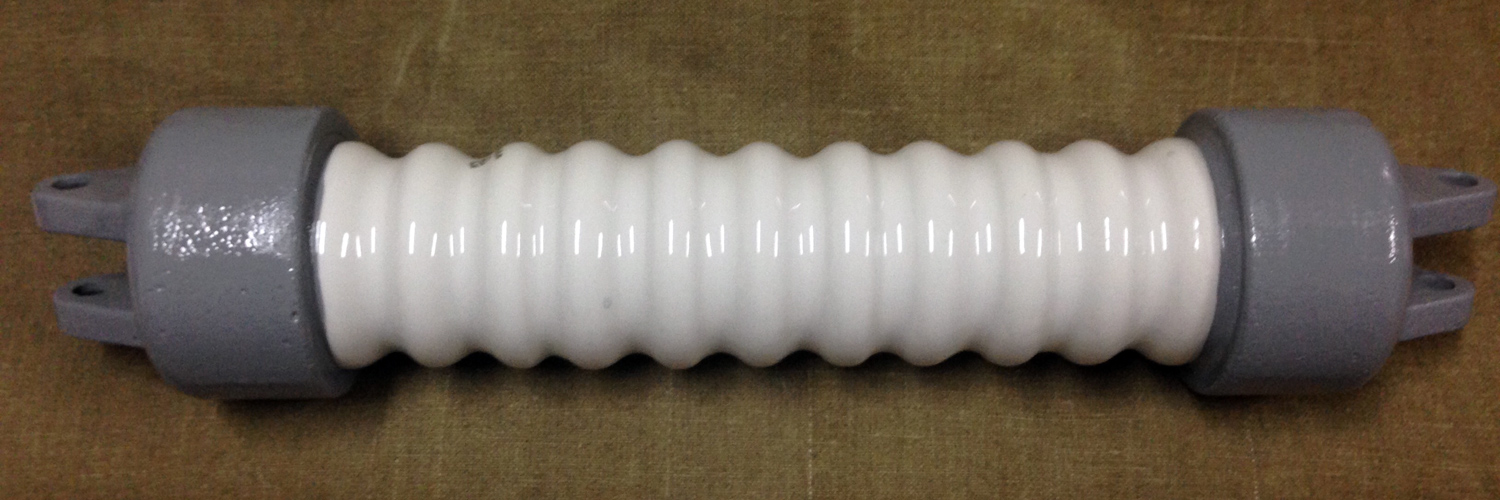

Вал-изолятор или как его ещё называют шатун-изолятор, разделительные изоляторы применяются для изолирования токонесущих узлов коронирующей системы от металлоконструкций механизмов встряхивания электродов.

Вал изолятор имеет диаметр 50 - 60 и высоту 60 - 70 мм.

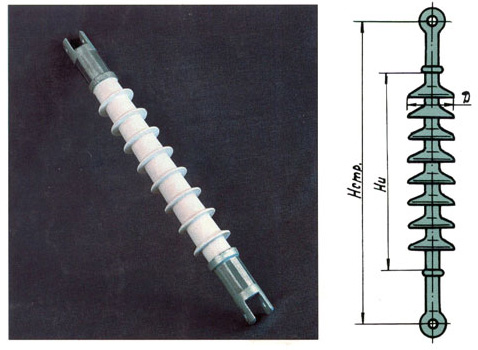

Вал изолятор, шатун изолятор

Технические характеристики:

Наименование параметра

Показатель

Строительная высота (Нстр), мм.

590

Диаметр ребра (D), мм.

90

Длина пути утечки, мм.

800

Масса, кг.

2,3

Выдерживаемое напряжение переменного тока в сухом состоянии, кВ

110

Выдерживаемое напряжение постоянного тока в сухом состоянии, кВ

80

У нас, вы можете заказать изолятор для любого электрофильтра из любого интересующего вас материала.

Изолятор для электрофильтра, Вал изолятор

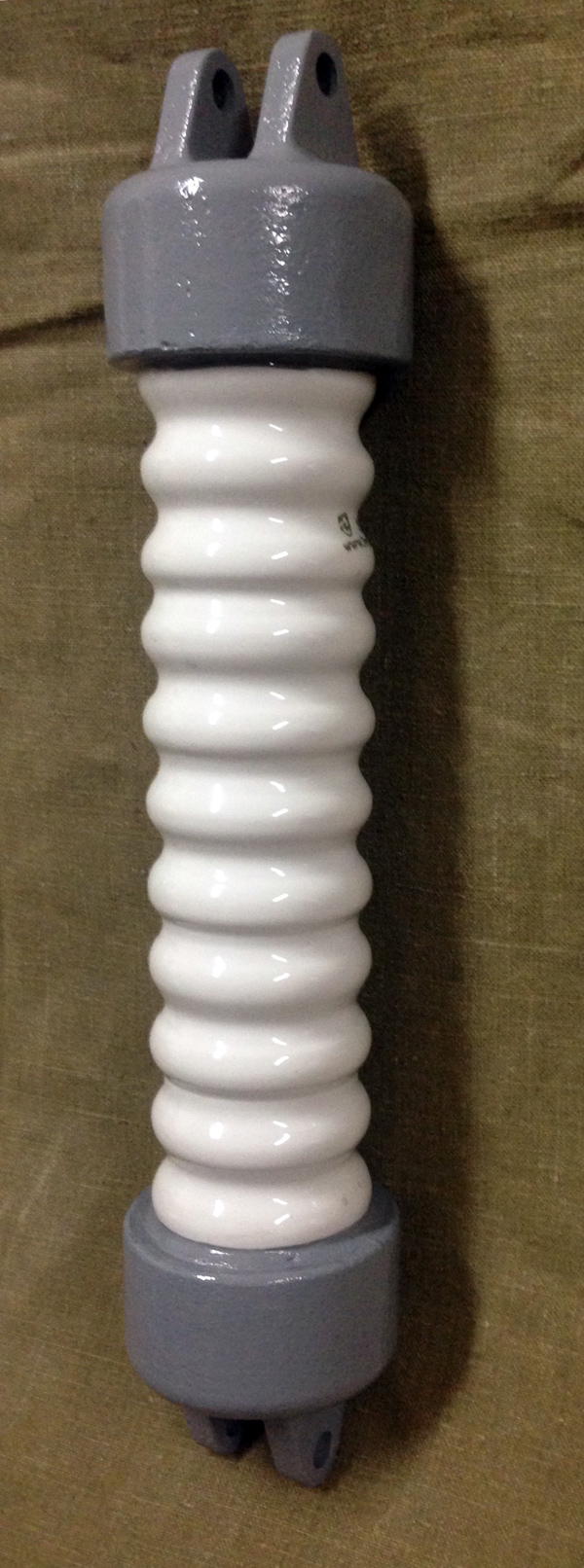

Шатун изолятор

Шатун изолятор
