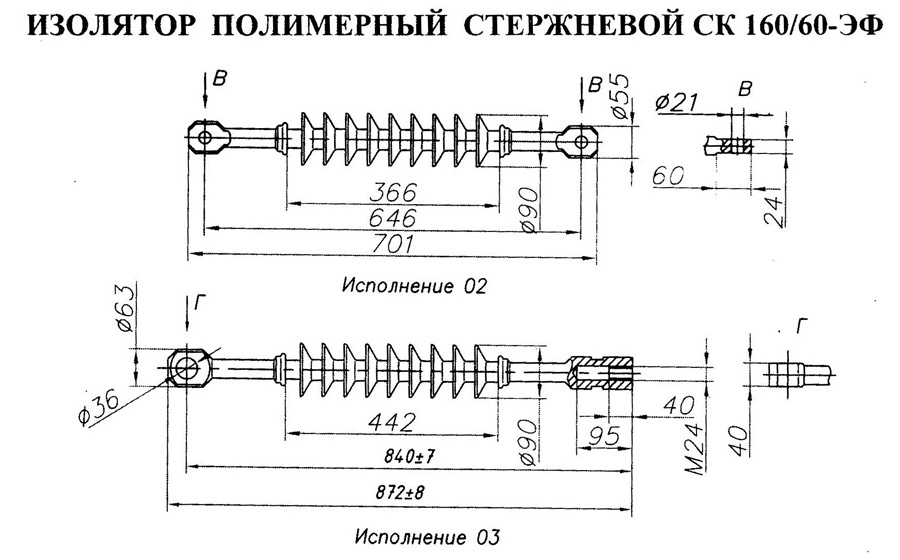

Изолятор полимерный стержневой СК 160/60-ЭФ
Вал-изолятор СК 160/60-ЭФ (шатун-изолятор) предназначен для изоляции встряхивающего механизма промышленных электрофильтров от коронирующих электродов напряжением 60 кВ постоянного тока в закрытом помещении при температуре окружающего воздуха до +70°С, кратковременно до +90°С.
Расшифровка условного обозначения изолятора стержневого СК 160/60-ЭФ
С – стержневой;
К - кремнийорганическая резина (материал защитной оболочки);
ЭФ - применение изоляторов - для электрофильтров;
160 – нормированная механическая разрушающая сила при растяжении, кН;
60 - значение номинального напряжения постоянного тока, кВ;
УХЛ – климатическое исполнение для работы в умеренном холодном климате;
1 – категория размещения.
Вал-изолятор СК 160/60-ЭФ состоит из стеклопластикового стержня, двух металлических оконцевателей, закрепленных на концах стержня, и защитную ребристую оболочку из кремнийорганической резины, элементы которой (ребра, втулка) покрывают стержень и герметично соединены между собой и с другими деталями изоляторов. Наружная поверхность оконцевателей имеет антикоррозионное цинковое покрытие и соответствуют требованиям ГОСТ 13276-79.
|
Номинальное напряжение, кВ: |
60 |
|
Выдерживаемое напряжение в сухом состоянии, кВ: |
80 |
|
Минимальная разрушающая сила на изгиб, кН: |
160 |
|
Варианты обозначения: |
Изолятор СКЭФ160/60 УХЛ1, СК-160/60-ЭФ, СКЭФ160/60УХЛ1, ОСК-160/60-ЭФ |
|
Масса, кг: |
2,7 |
