Компрессор К-525
Компрессор К-525 предназначен для сжатия и подачи воздуха промышленного назначения.
Конструктивные особенности К-525
Компрессор К 525 — одноцилиндровый, шестиступенчатый, состоит из трех секций. Корпуса подшипников отлиты из чугуна заодно с корпусом компрессора, который имеет горизонтальный и вертикальный разъемы; всасывающий и нагнетательный патрубки направлены вниз. После первой и второй секций расположены промежуточные выносные воздухоохладители. Компрессор оснащен автоматизированной системой контроля и управления (АСКУ) и приборами КИП. АСКУ осуществляет следующие функции управления работой компрессора:
- подготовка пуска;
- нормальный останов;
- аварийный останов.
Защита компрессоров от обратного потока газа из сети в компрессор осуществляется установкой обратного клапана на нагнетательном трубопроводе.
Между компрессором и электродвигателем установлен мультипликатор. Приводом компрессора служит синхронный электродвигатель СТД-3150-2УХЛ4.

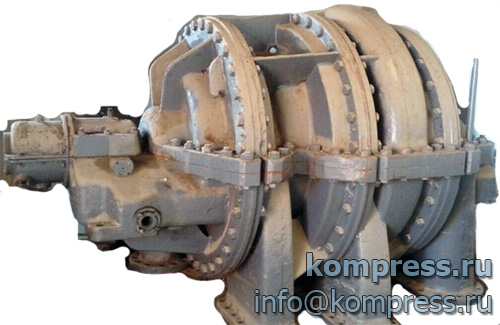

Компрессор К-525
Параметры компрессора |
К525-61-1 |
Сжимаемая среда |
Воздух |
Объемная производительность при условиях всасывания, м³/мин. |
525 |
Давление воздуха конечное, МПа абс. |
0,88 |
Начальные параметры: температура, °С |
20 |
давление, МПа абс. |
0,098 |
Частота вращения ротора, номинальная, об./мин. |
7628 |
Мощность, потребляемая компрессором, МВт |
3,0 |
Электродвигатель |
СТД-3150-2УХЛ4 |
Расход охлаждающей воды, м³/ч |
352 |
длина фундамента, м |
9,7 |
ширина фундамента, м |
3,5 |
высота пола машинного зала (высота подвального помещения), м |
3,8 |
высота подъема крюка крана от уровня пола машинного зала ,м |
3,5 |
Массса компрессора в объеме поставки, тн |
35,9 |
наиболее тяжелой сборочной единицы |
|
при монтаже, тн |
13,34 |
при эксплуатации, тн |
4,7 |
