Центробежный нагнетатель Н-6500

Сделать запрос на это оборудование

Описание нагнетателя Н-6500

Центробежный нагнетатель типа Н-6500 входит в состав газоочистных сооружений металлургических производств и предназначены для удаления продуктов сгорания мартеновских печей

Подробное описание нагнетателя:

Центробежный нагнетатель Н-6500 представляет собой, одноцилиндровую одноступенчатую машину двухстороннего всасывания.
Два прямоугольных всасывающих патрубка направлены вверх, нагнетательный патрубок расположен в нижней части улитки и направлен горизонтально влево, если смотреть со стороны привода.
Центробежный нагнетатель состоит из сварного корпуса с вставками, ротора, корпусов подшипников с вкладышами, уплотнений, фундаментных рам.
Корпус нагнетателя сварной, корпус изготовлен из листовой стали, имеет разъемы в вертикальной и горизонтальной плоскостях и состоит из двух всасывающих камер и улитки.
Вертикальный разъем окончательно собирается на заводе и разборке не подлежит.

Ротор нагнетателя имеет одно рабочее колесо двухстороннего всасывания.

В нагнетателях Н-6500-11-4 , 6500-11-3,  7500-11-3, 7500-11-1 взаимозаменяемые ротора.

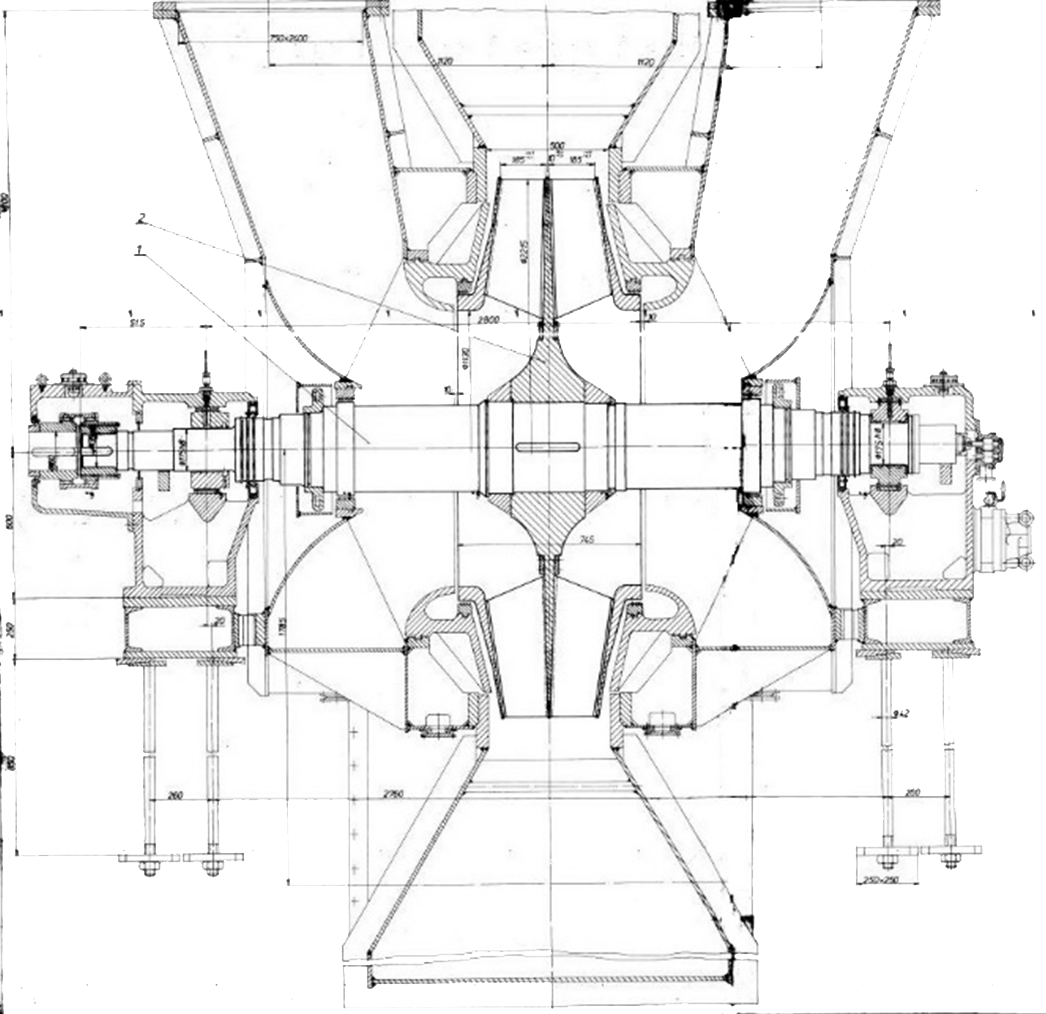

Чертёж нагнетателя Н-6500-11-4
