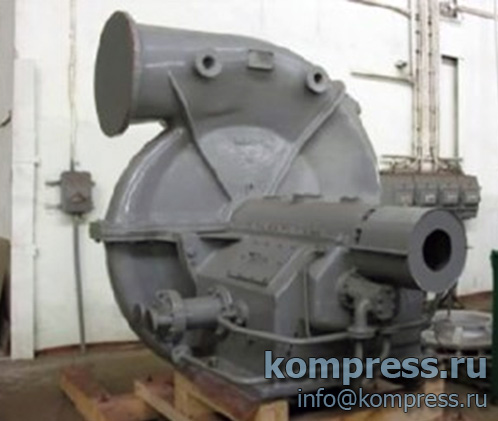

Нагнетатель Н700-13-1
Технические характеристики нагнетателя Н700-13-1
|
Тип машины |
700-13-1 |
|
Производительность |
500-700-1 080 м3/мин |
|
Давление |
1,291-1,281-1,197 кгс/см2 |
|
Потребляемая мощность |
310-390-470 кВт |
|
Частота вращения ротора |
2970 1/мин |
|
Масса |
5,2 тонн |
|
Мощность двигателя |
500/630 кВт |
|
Напряжение |
6000/10000 В |
|
Масса двигателя |
2.1/ 2,8 тонн |
Назначение: Нагнетатель Н700-13-1 предназначен для сжатия и перемещения атмосферного воздуха или сернистого газа. Имеет применение в различных отраслях промышленности.

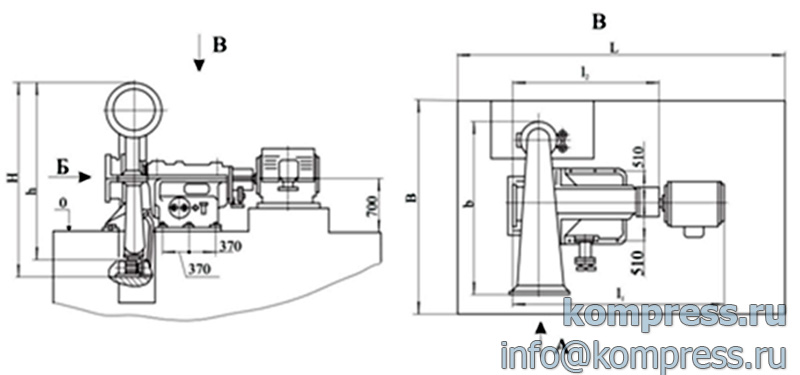

Конструктивные признаки Нагнетателя Н700-13-1:
Однокорпусный, одноступенчатый, одновальный с консольно расположенным рабочим колесом и осевым подводом воздуха. Корпус отлит из чугуна и представляет собой бездиффузорную улитку с горизонтальным разъёмом. Нагнетательный патрубок расположен в верхней части улитки и направлен горизонтально. Устройство смазочной системы устанавливается на корпусе нагнетателя и соединяется трубопроводами. Приводом нагнетателя Н700-13-1, служит асинхронный двигатель трёхфазного переменного тока, напряжением 6 и 10 кВ.
Список основных узлов и запасных частей:
- Маслонасос главный
- Маслонасос пусковой
- Маслоохладитель
- Фильтр масляный
Отрасли применения нагнетателя Н700-13-1:
Нагнетатели Н700-13-1 предназначены для сжатия и перемещения сернистого газа.
Химическая промышленность.
Нефтехимическая промышленность.
Горнодобывающая промышленность.
Металлургия.
