Ротор нагнетателя Н1050-13-1

Ротор центробежного нагнетателя Н1050-13-1

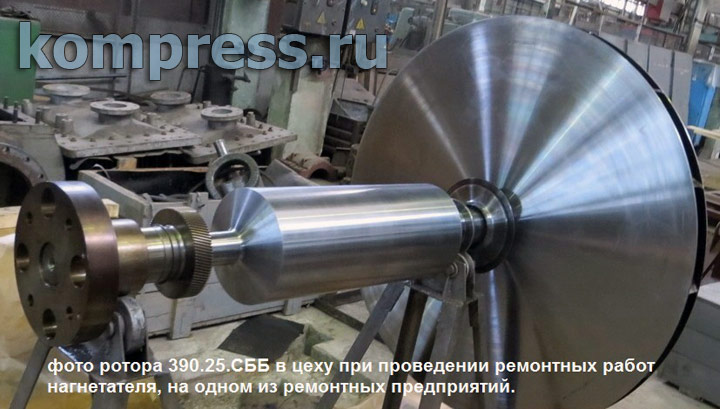

Ротор центробежного нагнетателя Н1050-13-1, является его составной частью и основным элементом. Ротор (чертёж 390.25.СББ), состоит из вала, на котором закреплено рабочее колесо состоящее из основного диска и покрывающего, между дисками находятся п-образные лопатки, так же на валу находятся втулки различного назначения. Лопатки могут крепиться к дискам с помощью клёпанного соединения либо сварного.
У ротора нагнетателя Н1050-13-1, на валу расположено одно рабочее колесо. Ротор 390.25.СББ, имеет применение в одноступенчатых нагнетателях, с консольно-расположенным рабочим колесом и осевым подводом воздуха. Вал ротора 390.25.СББ в корпусе нагнетателя 1050-13-1, устанавливается на баббитовые подшипники скольжения (вкладыши).
Вал между вкладышами утолщен для образования противовеса. Ротор в нагнетателе приводится во вращение электродвигателем, соединение ротора с электродвигателем осуществляется через муфту.
Центробежные нагнетатели предназначены для сжатия и подачи атмосферного воздуха к промышленным источникам потребления.
Весь принцип работы центробежного нагнетателя состоит в следующем: воздух, пройдя по сужающемуся воздушному каналу в нагнетатель, попадает на радиальные лопатки. Лопатки находящиеся в колесе ротора, который в свою очередь приводится во вращение электродвигателем, закручивают и отбрасывают воздух центробежной силой к периферии корпуса нагнетателя, к выходному фланцу.
При поставке отдельно от нагнетателя как запчасть масса ротора составит - 700 кг.

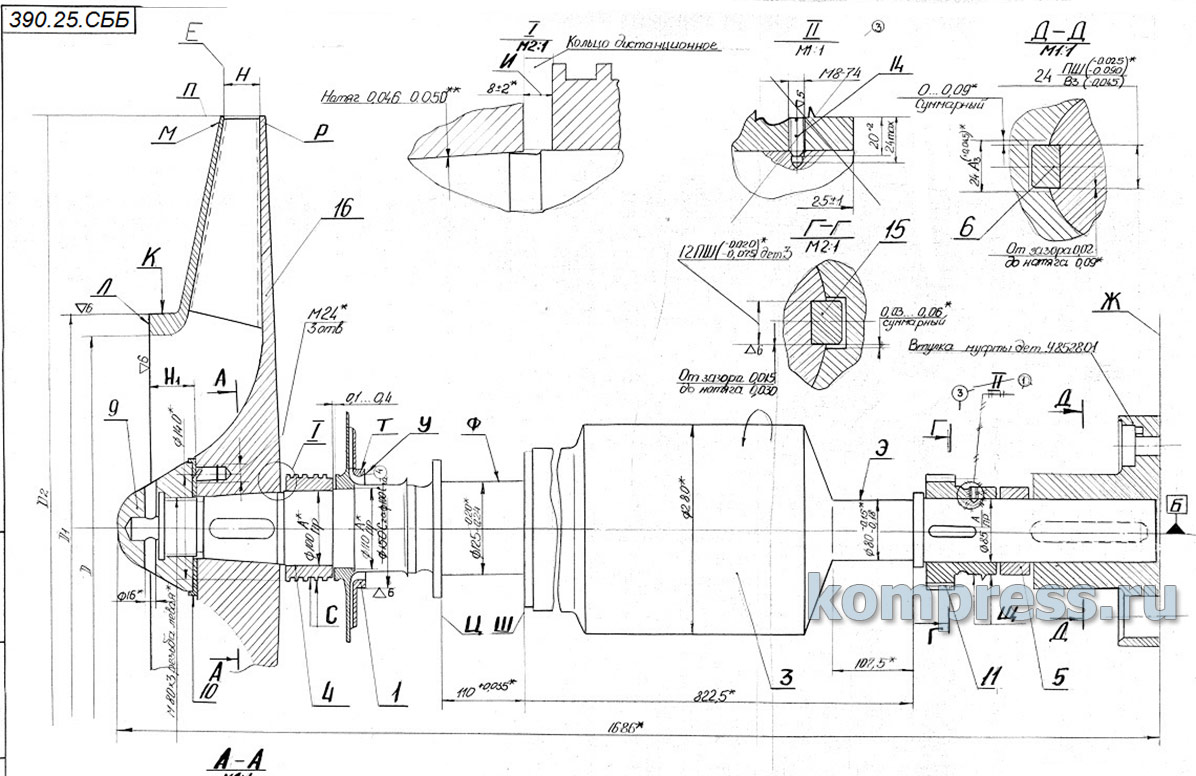

Чертёж ротора центробежного нагнетателя Н1050-13-1
