Компрессор 4М10-40/70

Сделать запрос на это оборудование

Компрессор 4М10-40/70

Компрессор 4М10-40/70 предназначен для сжатия атмосферного воздуха с относительной влажностью до 100% в установках разделения воздуха.

Особенностью компоновки компрессорной установки является бесподвальное исполнение с расположением холодильников I, II, III ступеней над компрессором в специальной опоре. Компрессор – горизонтальный, четырехрядный, четырехступенчатый, с взаимно противоположным движением поршней.

Цилиндры I, II, III ступеней двойного действия, литые из чугуна, с водяными рубашками. Цилиндр 4-й ступени – одинарного действия, литой из высокопрочного чугуна.

Система смазки механизма движения – циркуляционная под давлением от шестеренчатого насоса. Смазка цилиндров и сальников от многоплунжерного насоса.
Охлаждение компрессора 4М10-40/70 – водяное параллельно-последовательное с открытым сливом.
Система автоматизации 4М10-40/70 обеспечивает дистанционный пуск и остановку компрессора, блокировку и сигнализацию.

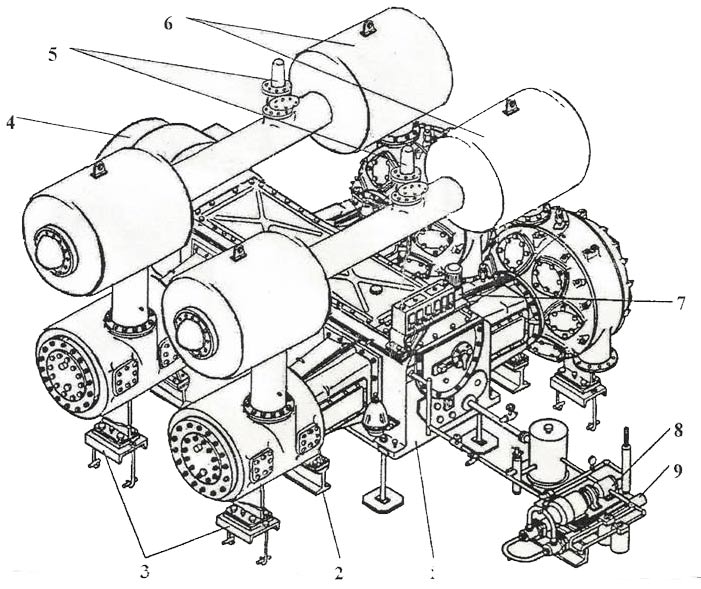

Вид компрессора 4М10-40/70

Компрессор 4М10-40/70

Условные обозначения:

   1 - Цилиндр 1-й ступени
   2-  Цилиндр 2-й ступени
   3-  Цилиндр 3-й ступени
   4 - Цилиндр 4-й ступени



Вид спереди:

Компрессор 4М10-40/70


 Условные обозначения:

1 - Рама компрессора
2 - Шатун
3 - Крейцкопф
4 - Поршень 600 со штоком
5 - Поршень 330 со штоком
6 - Поршень 190 со штоком
7 - Поршень 140 со штоком
8 - Сальник 60-4
9 - Сальник 60-7
10- Обратный клапан низкого давления
11- Обратный клапан Ру 400
12- Маслосниматель
