Кислородная станция АКДС-70

Кислородная станция АКДС-70
Технические характеристики станции АКДС-70 и СКДС-70
Объемный расход перерабатываемого воздуха, м3/час |
440*
|
Производительность: | |
по жидкому кислороду или азоту, кг/ч |
70
|
по газообразному кислороду, м3/ч |
70
|
по газообразному азоту, м3/час |
100
|
Чистота продуктов разделения воздуха , %: | |
Кислорода |
99,0**
|
Азота |
99,2
|
Давление газообразных продуктов, МПа (кгс/см2) | |
40 (400)
|
|
35 (350)
|
|
23 (230)
|
|
15 (150)
|
|
Продолжительность: | |
выхода на режим, час |
4
|
максимального рабочего цикла, дней |
20
|
отогрев, час |
4
|
Потребляемая мощность, кВт/час (мах, при пусковом режиме) |
200
|
Габаритные размеры, мм | |
компрессорной машины |
9770*2795*3640
|
технологической машины |
9770*2795*3630
|
вспомогательной машины |
7040*2500*2975
|
дизель-электростанции |
6730*2830*3250
|
Масса, т (в полностью заправленном состоянии) | |
компрессорной машины |
19
|
технологической машины |
18
|
вспомогательной машины |
6
|
дизель-электростанции |
14
|
*- при компрессорах АВШ – 3,7/200М составляет 480 м3/час
** -для установки АКДС-70М2 и АКДС-70М2-01 составляет 99,2%

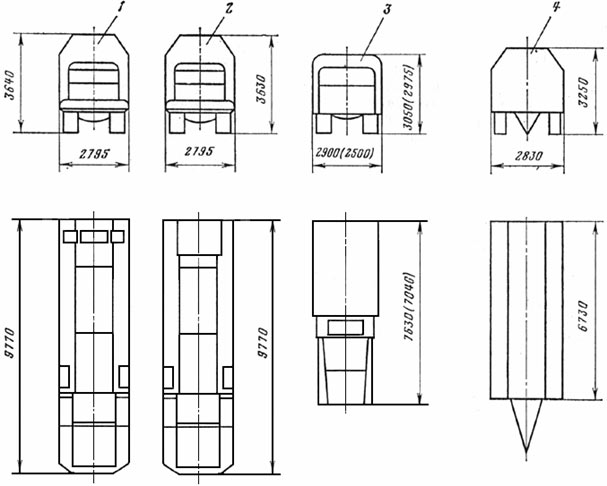

Габаритный чертёж станций АКДС-70 и АКДС-70М2.
1 - компрессорная машина;
2 - технологическая машина;
3 - вспомогательная машина;
4 - электростанция (размеры в скобках - для станции АКДС-70М2-01)
